發布時間：2017-06-06 信息來源：http://m.largem.net/
齒輪表面缺陷檢測系統，是一種新型的智能控制系統，主要是包括機械手、傳送軌道、載物平臺、高分辨率照相機、處理器、產品收集裝置和工作臺。原理是采用數字圖像處理技術，實現了檢測自動化，取代了傳統的人工檢測，且檢測準確度較高。
齒輪表面缺陷視覺檢測工作原理分析
▲齒輪表面缺陷視覺檢測目標： 1，齒輪輪廓尺寸測量
2，齒輪表面缺陷檢測。
▲齒輪表面缺陷視覺檢測檢測原理：當產品在背景板上成像的時候，通過特殊光源處理后，清晰的成像，然后經過圖像處理模式識別算法分析，得出結果。
系統由產品設備及視覺系統組成，具體如圖1所示：
產品進入生產線，經過視覺系統的處理，給出一個決策。

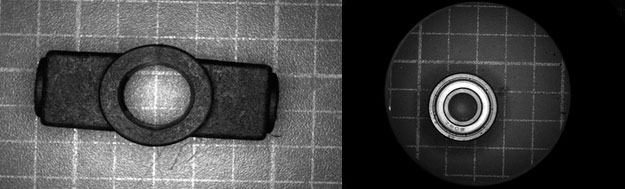

圖二是視覺檢測系統的組成，其檢測原理是：通過電控模塊輸出觸發信號，系統收到工作到位觸發信號后，自動采集圖像，針對此系統開發的圖像處理軟件實時對采集到得圖片根據客戶提出的工藝標準進行處理和分析，并將處理結果輸出至報警控制系統，結果如下圖所示：
